OSCILLOSCOPE

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur[kembali]

1.   Kalibrasi oscilloscope

a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron

b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada  oscilloscope

d. Amati bentuk gelombang dan tinggi amplitudonya.

e. Ulangi langkah yang sama untuk kanal B

 2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

                          Susun rangkaian seperti gambar dibawah

● Tegangan Searah

a. Atur output power supply sebesar 4 Volt

b. Hubungkan input kanal B oscilloscope dengan output power supply

c.Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

● Tegangan Bolak Balik

a.Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p

b.Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a. Susun rangkaian seperti gambar dibawah

b. Hubungkan   output   dari   function   generator   dengan   input   kanal   A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal

c.Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator

d.Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator

e.Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa.

4. Membandingkan Frekuensi dengan Cara Lissajous

a. Susun rangkaian seperti gambar dibawah

b.Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c. Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d. Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous

f. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

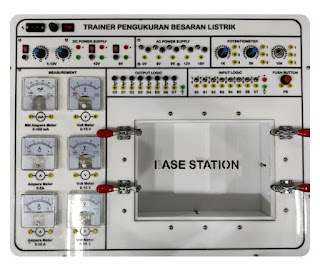

 2. Hardware [kembali]

 3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

    A. Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Prinsip Kerja :

    Pada tegangan searah dan tegangan bolak-balik rangkaian nya menggunakan osiloskop, pada input kanal A dihubungkan dengan signal generator untuk menghasilkan gelombang output berupa gelombang sinusoidal dengan frekuensi 1kHz dan tegangan Peak to Peak (V p-p) dengan besar 4 Volt. Pada input kanal B dihubungkan ke sumber tegangan searah menggunakan power supply sebesar 4V.

Gambar Gelombang

    B. Rangkaian untuk Mengukur dan mengamati Frequency

Prinsip Kerja :

    Pada pengukuran frekuensi dengan menggunakan signal generator dan oscilloscope, output dari function dihubungkan ke input kanal A dengan frekuensi tertentu. Pada saat dijalankan, rangkaian ini akan menghasilkan gelombang pada oscilloscope. Frekuensi yang terbaca pada generator ini dapat dibandingkan dengan frekuensi yang terbaca pada oscilloscope, gelombang yang terbaca di oscilloscope dicari terlebih dahulu periode(T) setelah itu didapatkan frekuensi dengan rumus (1/T) , dan akhirnya dapat dibandingkan frekuensi yang terbaca pada signal generator dan frekuensi yang terbaca pada Oscilloscope.

Gambar Gelombang Sinusoidal

Gambar Gelombang Gigi Geriji

Gambar Gelombang Pulsa (Kotak)

C. Rangkaian untuk Membandingkan Frekuensi dengan Cara Lissajous

Source A

Source B

Prinsip Kerja :

    Rangkaian ini menggunakan dua buah function genertor yang masing-masing dihubungkan pada kanal A dan kanal B. Sinyal yang tidak diketahui dihubungkan pada input A dan sinyal yang dapat dibaca pada input B. Lalu sinyal frekuensi pada kanal A sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati perbandingan frekuensinya.

Gambar Perbandingan Frekuensi 1:1

Gambar Perbandingan Frekuensi 1:2

Gambar Perbandingan Frekuensi 1:3

Gambar Perbandingan Frekuensi 2:1

Gambar Perbandingan Frekuensi 2:3

Gambar Perbandingan Frekuensi 3:1

Gambar Perbandingan Frekuensi 3:2

 4. Video Demo [kembali]

 5. Kondisi [kembali]

    A. Pengukuran Tegangan Searah dan Tegangan Bolak-Balik
    B. Pengukuran frekuensi pada dengan function generator dan osiloskop
    C. Membandingkan Frekuensi dengan Cara Lissajous.

 6. Video Penjelasan [kembali]

Vidio Analisis

 7. Download File [kembali]

• Download File Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik klik disini

• Download File Rangkaian Mengukur dan Mengamati Frekuensi klik disini

• Download File Rangkaian Membandingkan Frekuensi dengan Cara Lissajous klik disini

• Download Datasheet Oscilloscope klik disini

• Download Datasheet Signal Generator klik disini

• Download File Video Simulasi Rangkaian Oscilloscope klik disini

• Download File Video Demo Praktikum Oscilloscope klik disini

• Download File Vidio Analisis Oscilloscope klik disini
